W naszym poprzednim artykule omówiliśmy demontaż sztywnego endoskopu i czyszczenie zewnętrzne w celu naprawy. Opierając się na tym fundamencie, w niniejszym rozdziale skupiono się szczególnie na rygorystycznych normach czystości i znormalizowanych procedurach operacyjnych dotyczących montażu optycznego endoskopów sztywnych.
Procedury obsługi i czyszczenia
Podczas wielokrotnego stosowania klinicznego i sterylizacji w-wysokiej temperaturze-wysokociśnieniowej, w sztywnych trzonkach endoskopów stopniowo następuje subtelna degradacja wewnętrzna. Powszechnym problemem są substancje lotne, które odparowują pod wpływem wysokiej temperatury, a następnie skraplają się na powierzchni soczewek optycznych po spadku temperatury. Kondensaty te mogą wypłynąć na powierzchnię zaraz po sterylizacji lub gromadzić się stopniowo podczas zabiegów na pacjencie, stale powodując rozmycie obrazu, pogarszając jego klarowność i pogarszając wiarygodność diagnostyczną. Jeśli soczewki i rurki dystansowe nie zostaną dokładnie wyczyszczone przed montażem, a technicy przystępują do ponownego montażu jedynie na podstawie zwykłej kontroli wzrokowej, resztkowe zanieczyszczenia nieuchronnie wypłyną ponownie podczas późniejszej kalibracji wydajności.
Kilka krytycznych szczegółów wymaga szczególnej uwagi podczas czyszczenia elementów zespołu optycznego. Pierwsza dotyczy praktyk w zakresie znakowania komponentów. Wielu techników używa markerów permanentnych na soczewkach lub tulejkach dystansowych, aby śledzić orientację soczewek prętowych i kolejność ich układania. Ta metoda niesie ze sobą znaczne ukryte ryzyko: wszelkie pozostałości atramentu markerowego, które przetrwają czyszczenie, będą działać jako wewnętrzne zanieczyszczenie. W podwyższonych temperaturach resztki atramentu ulatniają się i ponownie kondensują na powierzchniach optycznych. Dużo bezpieczniejszą alternatywą jest znakowanie ołówkiem grafitowym. Grafit charakteryzuje się stabilnymi właściwościami chemicznymi i zerową lotnością, nie stwarzając zagrożenia zanieczyszczeniem zespołów optycznych i można go łatwo wytrzeć podczas czyszczenia.
Czyszczenie lusterek prętowych i rurek dystansowych

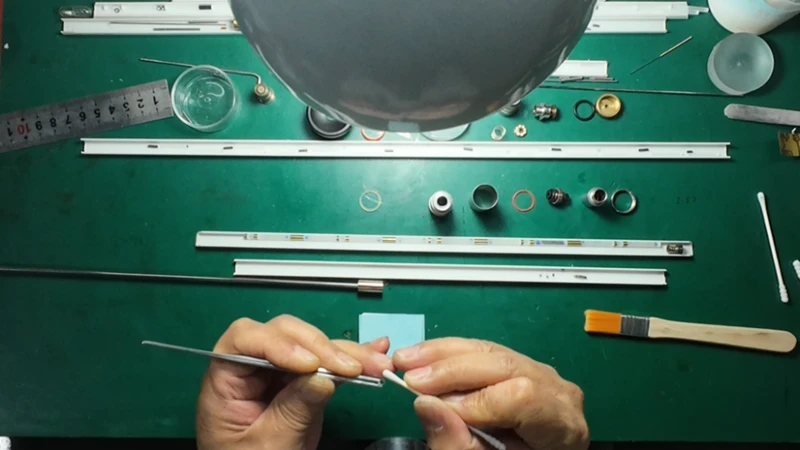

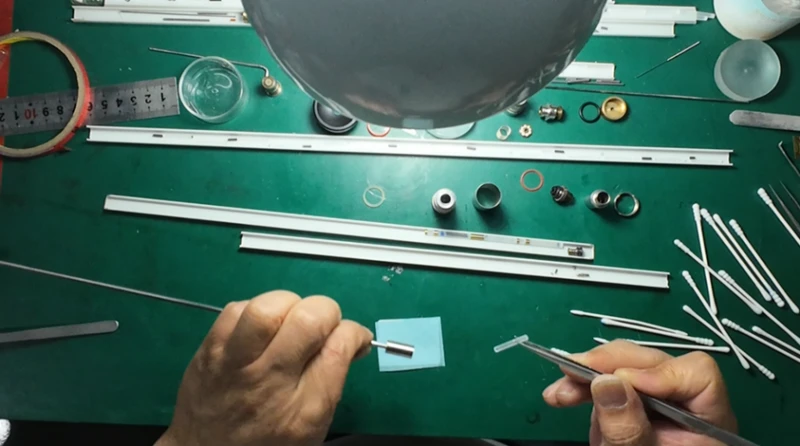

Po drugie, należy przestrzegać standardowych, indywidualnych protokołów czyszczenia soczewek prętowych i tubusów dystansowych. Przed rozpoczęciem montażu układu optycznego każdy element wewnętrzny wymaga niezależnego, dokładnego czyszczenia-dotyczy to zarówno powierzchni optycznych każdego zespołu soczewek pręcikowych, jak i zewnętrznej strony każdej rurki dystansowej. Proces ten wymaga szczególnej uwagi i cierpliwości; nie ma dostępnych skrótów. Aby wyczyścić, przytrzymaj każdy element optyczny i wytrzyj powierzchnie soczewek wacikami-nawilżonymi alkoholem, wykonując okrężne ruchy lub pociągnięcia promieniujące na zewnątrz od środka soczewki. Ta metoda całkowicie usuwa brud, zamiast rozmazywać go po szybie. W trakcie całego procesu należy często wymieniać waciki, aby zapobiec ponownemu wprowadzeniu zanieczyszczeń do powierzchni soczewek przez zabrudzone aplikatory.
Wydajność systemu optycznego opiera się na „zasadzie najsłabszego ogniwa”: niespełniające norm czyszczenie tylko jednego elementu pogorszy ogólną wydajność obrazowania całego endoskopu. Jeśli defekty wizualne zostaną wykryte dopiero-po montażu, wskazanie zanieczyszczonej części staje się prawie niemożliwe. Technicy są zmuszeni ponownie całkowicie zdemontować stos w celu kompleksowego-ponownego czyszczenia i ponownego montażu, co drastycznie wydłuża czas realizacji i zwiększa koszty naprawy.
montaż
Montaż po czyszczeniu również odbywa się zgodnie ze sztywnymi protokołami operacyjnymi. Technikom nigdy nie wolno dotykać powierzchni optycznych gołymi palcami; olejki skórne natychmiast przenikają na szkło i tworzą nowe źródła zanieczyszczeń. Do wszystkich elementów należy używać odkażonych, dedykowanych pęset i sprawdzaj każdą część przy każdym{{2}podnoszeniu i umieszczaniu. Po całkowitym złożeniu należy przeprowadzić dokładną kontrolę wzrokową, aby przed przystąpieniem do kalibracji upewnić się, że na całej drodze światła optycznego nie występują widoczne smugi lub skazy. Jeżeli podczas testowania pojawią się nieprawidłowości w obrazowaniu, pełny demontaż w celu rozwiązania problemu pozostaje obowiązkowy. Chociaż ten iteracyjny proces kontroli i poprawek jest pracochłonny-, każdy krok jest niezbędny, aby zagwarantować stałą jakość naprawy bez dopuszczalnych pominięć.
Podsumowując, każdy nieostrożny lub niekompletny krok podczas serwisowania układu optycznego sztywnego endoskopu może wymusić jego całkowite rozebranie i wykonanie od nowa. Powoduje to marnowanie cennych godzin pracy i zwiększa ryzyko uszkodzenia wału w wyniku powtarzających się cykli demontażu i ponownego montażu. Dlatego konsekwentnie podkreślamy, że czyszczenie nie jest dodatkowym, pomocniczym etapem naprawy-, lecz jednym z podstawowych procesów decydujących o powodzeniu lub niepowodzeniu naprawy. W nadchodzących artykułach omówimy szczegóły operacyjne specyficzne dla marki- i modelu-, w tym właściwy dobór narzędzi do demontażu i precyzyjną regulację temperatury ogrzewania dla różnych linii sztywnych endoskopów.
